Observer模式入门

2008-06-18 张子阳分类: 设计与模式

引言

在 C#中的委托和事件 - Part.1 一文的后半部分，我向大家讲述了Observer(观察者)模式，并使用委托和事件实现了这个模式。实际上，不使用委托和事件，一样可以实现Observer模式。在本文中，我将使用GOF的经典方式，再次实现一遍Observer模式，同时将讲述在 C#中的委托和事件 - Part.1 一文中没有提及的推模式(Push)和拉模式(Pull)。

设计思想概述

在 C#中的委托和事件 - Part.1 一文后半部分中我已经较详细的讲述了Observer设计模式的思想，所以这里仅简单的提及一下。Observer设计模式中实际上只包含了两类对象，一个是Subject(主题)，一个是Observer(观察者)。它们之间的角色是：

Subject：主题(被监视对象)，它往往包含着Observer所感兴趣的内容。
Observer：观察者，它观察Subject。当Subject中的某件事发生的时候(通常是它所感兴趣的内容改变的时候)，会被自动告知，而Observer则会采取相应的行动(通常为更新自身状态或者显示输出)。

它们之间交互的核心工作流程就是：

Subject 提供方法，比如Register()和UnRegister()，用于Observer进行注册(表示它对Suject感兴趣)和取消注册(不再对它感兴趣)。
- Register()方法实现为：它接收一个Observer的引用作为参数，并保存此引用。
- 保存的方式通常为在 Subject内声明一个集合类，比如：List<Observer>。
- 一个Subject可以供多个Observer注册。
调用Subject实例的Register()方法，并将一个Observer的引用传递进去。
Observer 包含一个Update()方法，此方法供 Subject(通过保存的Observer的引用)以后调用。
Subject 包含一个Notify()方法，当某件事发生时，调用Notify()，通知Subject。
- Notify的方法实现为：遍历保存Observer引用的集合类，然后在Observer的引用上调用Update方法，更新Observer。
- 某件事是一个不确定的事，对于热水器来说，这个事就是“温度达到一定高度”。它对外界暴露的方法，应该是“烧水” -- BoilWater()，而不是Notify()，所以Notify通常实现为私有方法。

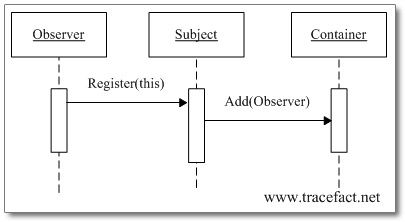

Observer 向 Subject 注册的序列图表示如下：

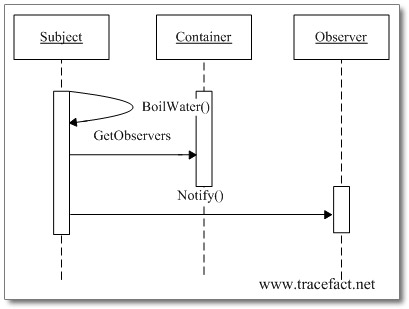

Subject事件触发时，通知Observer调用Update()方法的序列图如下：

模式的接口定义

按照面向对象设计的原则：面向接口编程，而非面向实现编程。那么现在应该首先定义Subject和Observer的接口，我们可能很自然地会想到将这两个接口分别命名为 ISubjcet 和 IObserver。而实际上，据我查阅的一些资料，这里约定俗成的命名为：IObservable 和 IObserver，其中由 Subject 实现 IObservable。

可能很多人和我当初一样困惑，命名为ISubject不是很好么，为什么叫 IObservable？我参考了一些资料，大概的解释是这样的：接口定义的是一个行为，表示的是一种能力，所以对于接口的命名最好用动词的形容词或者名词变体。这里，Observe是一个动词，意为观察，Observer是动词的名词变体，意为观察者；Observable是动词的形容词变体，表示为可观察的。类似的例子有很多，比如IComparable 和 IComparer 接口、IEnumerable 和 IEnumerator 接口等。

现在我们先来看Subject需要实现的接口IObservable。

IObservable接口

首先创建解决方案ObserverPattern，并在其下添加控制台项目ConsoleApp，然后假如IObservable.cs文件，来完成这个接口。如同我们上面分析的，Suject将实现这个接口，它只用定义两个方法 Register()和Unregister：

public interface IObservable { void Register(IObserver obj); // 注册IObserver void Unregister(IObserver obj); // 取消IObserver的注册 }

注意它的两个方法接收 IObserver类型的对象，分别用于注册和取消注册。

IObserver 接口

现在我们再来完成IObserver接口，所有的Observer都需要实现这个接口，以便在事件发生时能够被 自动告知(自动调用其Update()方法，改变自身状态)，它仅包含一个Update()方法：

public interface IObserver { void Update(); // 事件触发时由Subject调用，更新自身状态 }

再强调一遍，这里的关键就是Update()方法不是由Observer本身调用，而是由Subject在某事发生时调用。

抽象基类 SubjectBase

注意到上面序列图中的Container(容器)，它用于保存IObserver引用的方式，对于很多IObservable的实现来说可能都是一样的，比如说都用List<IObserver>或者是Hashtable等。所以我们最好再定义一个抽象类，让它实现 IObservable 接口，并使用List<IObserver>作为容器的一个默认实现，以后我们再创建实现IObservalbe的类(Subject)，只需要继承这个基类就可以了，这样可以更好地代码重用：

public abstract class SubjectBase : IObservable { // 使用一个 List<T> 作为 IObserver 引用的容器 private List<IObserver> container = new List<IObserver>(); public void Register(IObserver obj) { container.Add(obj); } public void Unregister(IObserver obj) { container.Remove(obj); } protected virtual void Notify() { // 通知所有注册了的Observer foreach (IObserver observer in container) { observer.Update(); // 调用Observer的Update()方法 } } }

有了这样两个接口，一个抽象类我们的UML类图便可以画出来了：

注意这里也可以不使用IObservable接口，直接定义一个抽象类，定义IObservable接口能进一步的抽象，更灵活一些，可以基于这个接口定义出不同的抽象类来(主要区别为Container的实现不同，可以用其他的集合类)。

Observer模式的实现

现在我们来实现Observer模式，我们先创建我们的实体类(Concrete Class)：热水器(Heater)，报警器(Alarm)，显示器(Screen)。其中，热水器是Subject，报警器和显示器是Observer。报警器和显示器关心的东西是热水器的水温，当热水器的水温大于97度时，显示器需要显示“水快烧开了”，报警器发出声音，也提示“嘟嘟嘟，水快烧开了”。

下面的代码非常的简单明了，也添加了注释，我就不做说明了：

热水器(Subject)的实现

热水器继承自SujectBase基类，并添加了BoilWater()方法。

public class Heater : SubjectBase { private string type; // 添加型号作为演示 private string area; // 添加产地作为演示 private int temprature; // 水温 public Heater(string type, string area) { this.type = type; this.area = area; temprature = 0; } public string Type { get { return type; } } public string Area { get { return Area; } } public Heater() : this("RealFire 001", "China Xi'an") { } // 供子类覆盖，以便子类拒绝被通知，或添加额外行为 protected virtual void OnBoiled() { base.Notify(); // 调用父类Notify()方法，进而调用所有注册了的Observer的Update()方法 } public void BoilWater() { // 烧水 for (int i = 0; i <= 99; i++) { temprature = i+1; if (temprature > 97) { // 当水快烧开时(温度>97度)，通知Observer OnBoiled(); } } } }

报警器和显示器 (Observer)的实现

报警器(Alarm)和显示器(Screen)的实现是类似的，仅仅为了说明多个Observer可以注册同一个Subject。

// 显示器 public class Screen : IObserver { // Subject在事件发生时调用，通知Observer更新状态(通过Notify()方法) public void Update() { Console.WriteLine("Screen".PadRight(7) + ": 水快烧开了。"); } } // 报警器 public class Alarm : IObserver { public void Update() { Console.WriteLine("Alarm".PadRight(7) + "：嘟嘟嘟，水温快烧开了。"); } }

运行程序

接下来，我们运行一下程序：

class Program { static void Main(string[] args) { Heater heater = new Heater(); Screen screen = new Screen(); Alarm alarm = new Alarm(); heater.Register(screen); // 注册显示器 heater.Register(alarm); // 注册热水器 heater.BoilWater(); // 烧水 heater.Unregister(alarm); // 取消报警器的注册 Console.WriteLine(); heater.BoilWater(); // 再次烧水 } }

输出为：

Screen : 水快烧开了。 Alarm ：嘟嘟嘟，水快烧开了。 Screen : 水快烧开了。 Alarm ：嘟嘟嘟，水快烧开了。 Screen : 水快烧开了。 Alarm ：嘟嘟嘟，水快烧开了。 Screen : 水快烧开了。 Screen : 水快烧开了。 Screen : 水快烧开了。

推模式和拉模式

像上面这种实现方式，基本上是没有太大意义的。比如说，我们通常会希望在Screen上能够即时地显示水的温度，而且当水在100度的时候显示“水已经烧开了”，而非“水快烧开了”。我们还可能希望显示热水器的型号和产地。所以我们需要 在Observer的Update()方法中能够获得 Subject中所发生的事件的进展状况或者事件触发者Suject的状态和属性。在本例中事件的进展状况，就是水的温度；事件触发者(Suject)的状态和属性，则为热水器的型号和产地。此时，我们有两种策略，一种是推模式，一种是拉模式，我们先看看推模式。

Observer中的推模式

顾名思义，推模式就是Subject在事件发生后，调用Notify时，将事件的状况(水温)，以及自身的属性(状态)封装成一个对象，推给Observer。而如何推呢？当然是通过Notify()方法，让Notify()方法接收这个对象，在Notify()方法内部，再次将对象传递给Update()方法了。那么现在要做两件事：1、创建新类型，这个类型封装了我们想要推给Observer(显示器)的事件进展状况(水温)，以及事件触发者Subject(热水器)的属性(或者叫状态)。

我们在ObserverPattern解决方案下重新建一个控制台项目，起名为ConsoleApp2，并设置为启动项目。将上一项目ConsoleApp中的文件复制进来，然后我们创建一个新类型BoiledEventArgs，用它来封装我们推给Observer的数据。

public class BoiledEventArgs { private int temperature; // 温度 private string type; // 类型 private string area; // 产地 public BoiledEventArgs(int temperature, string type, string area) { this.temperature = temperature; this.type = type; this.area = area; } public int Temperature { get { return temperature; } } public string Type { get { return type; } } public string Area { get { return area; } } }

注意这个类型的命名虽然为BoiledEventArgs，但是和.Net中的内置类型EventArgs没有任何联系，只是起了这样一个名字。

2、我们需要依次修改 IObserver接口，Screen类的Update()方法，SubjectBase类，以及Heater类，让他们可以接收这个EventArgs参数。出于示范的目的，后面的例子我都将不再使用警报器Alarm类，它的存在仅仅是为了说明多个Observer可以注册一个Subject，上面我们已经示范过了，所以现在我们把它删掉。

我们先来看下IObserver接口：

public interface IObserver { // 推模式的实现方式，接收一个BoiledEventArgs void Update(BoiledEventArgs e); }

接口变了，显示器(Screen)的实现也需要修改：

public class Screen : IObserver { private bool isDisplayedType = false; // 标记变量，标示是否已经打印过 public void Update(BoiledEventArgs e) { // 打印产地和型号，只打印一次 if (!isDisplayedType) { Console.WriteLine("{0} - {1}: ", e.Area, e.Type); Console.WriteLine(); isDisplayedType = true; } if (e.Temperature < 100) { Console.WriteLine( String.Format("Alarm".PadRight(7) + "：水快烧开了，当前温度：{0}。", e.Temperature)); } else { Console.WriteLine( String.Format("Alarm".PadRight(7) + "：水已经烧开了！！")); } } }

现在可以看到，在Update()方法中，通过传递进来的BoiledEventArgs参数，我们可以获得事件进展(温度)，以及事件触发者的信息(产地和型号)了。

接下来我们看这个 BoiledEventArgs是如何传递给 Update()方法的，我们看下SubjectBase基类和热水器Heater需要做怎样的修改：

public abstract class SubjectBase : IObservable { // 其余略... protected virtual void Notify(BoiledEventArgs e) { // 通知所有注册了的Observer foreach (IObserver observer in container) { observer.Update(e); // 调用Observer的Update()方法 } } } public class Heater : SubjectBase { // 其余略 ... // 供子类覆盖，以便子类拒绝被通知，或者添加额外行为 protected virtual void OnBoiled(BoiledEventArgs e) { base.Notify(e); // 调用基类方法，通知Observer } public void BoilWater() { // 烧水 for (int i = 0; i <= 99; i++) { temprature = i + 1; if (temperature > 97) { // 当水快烧开时(温度>97度)，通知Observer BoiledEventArgs e = new BoiledEventArgs(temperature, type, area); OnBoiled(e); } } } }

我们看到，在事件发生时(水温>97度)，我们根据事件进展状况和热水器的属性创建了BoiledEventArgs类型的实例，并且传递给了OnBoiled()方法，进而调用了基类的方法，传递了该实例。

我们再次对程序进行一下测试：

class Program { static void Main(string[] args) { Heater heater = new Heater(); Screen screen = new Screen(); heater.Register(screen); // 注册显示器 heater.BoilWater(); // 烧水 } } 输出为： China Xi'an - RealFire 001: Alarm ：水快烧开了，当前温度：98。 Alarm ：水快烧开了，当前温度：99。 Alarm ：水已经烧开了！！

Observer 中的拉模式

继续进行之前，我们在ObserverPattern解决方案下，再创建一个新的Console项目，命名为ConsoleApp3，然后把ConsoleApp2 项目下的文件拷贝过来，把启动项目设置为ConsoleApp3。

拉模式的意思就是说，Subject(热水器)在事件发生时(水温超过97度)，并非将自身状态封装成对象通过Notify()方法，进而再通过Observer的引用，调用Update()方法传递给Observer(显示器)，而是直接将自身的引用(以基类或者Object的形式)传递过去。Observer在Update()方法中，对传递进来的引用进行一个向下转换(Downcast)，转换成具体的Subject类(比如热水器)，然后通过这个引用调用Subject实体类(热水器)的公共属性获取状态信息(从中把有用数据拉出来 :-)。

我们需要再次对IObserver接口的Update()方法修改，相应的修改还要修改SubjectBase基类、Heater类以及 IObserver接口的实现--显示器类(Screen)。

public interface IObserver { // 拉模式的Update()方法定义 void Update(IObservable sender); }

注意这里接收一个IObservable类型作为Update()方法的参数，而IObservable接口本身只包含Regesiter()和Unregister()两个方法，所以在IObserver的实现中，这里要进行向下转换，转换为响应的实体类对象，才能获得对象的属性。这里也可以接受一个Object类型参数。

我们现在看这个接口的实现，显示器类(Screen)：

public class Screen : IObserver { private bool isDisplayedType = false; public void Update(IObservable obj) { // 这里存在一个向下转换(由继承体系中高级别的类向低级别的类转换)。 Heater heater = (Heater)obj; // 打印产地和型号，只打印一次 if (!isDisplayedType) { Console.WriteLine("{0} - {1}: ", heater.Area, heater.Type); Console.WriteLine(); isDisplayedType = true; } if (heater.Temperature < 100) { // 通过热水器引用heater获取温度 Console.WriteLine( String.Format("Alarm".PadRight(7) + "：水快烧开了，当前温度：{0}。", heater.Temperature)); } else { Console.WriteLine( String.Format("Alarm".PadRight(7) + "：水已经烧开了！！")); } } }

接下来我们再看下 SubjectBase基类，以及热水器Heater的修改：

public class SubjectBase // 其余略... // 接受一个 IObservable 类型 protected virtual void Notify(IObservable obj) { // 通知所有注册了的Observer foreach (IObserver observer in container) { observer.Update(obj); // 调用Observer的Update()方法 } } } public class Heater : SubjectBase { // 其余略... // 新添属性 Temperature public int Temperature { get { return temperature; } } // 供子类覆盖，以便子类拒绝被通知，或者添加额外行为 protected virtual void OnBoiled() { base.Notify(this); // <-- 将本身传递过去 } public void BoilWater() { // 烧水 for (int i = 0; i <= 99; i++) { temperature = i+1; if (temperature > 97) { // 当水快烧开时(温度>97度)，通知Observer OnBoiled(); // <-- 修改了这里 } } } }

注意，Heater类以前不提供对temperature字段的访问，而为了能在Observer(显示器)的Update()方法中的通过引用访问到temperature，我们需要为Heater类再添加一个 Temperature属性：

public int Temperature { get { return temperature; } }

而在调用Notify()方法时，我们通过this关键字将对热水器Heater本身的引用传递了进去：

base.Notify(this); // <-- 将本身传递过去

我们再来做个测试：

可以看到和前面完全一样的输出。

推模式和拉模式的区别

那么大家一定想问，使用推模式和拉模式，有什么区别呢？

推模式的好处是 按需供给，想要提供给 Observer端什么数据，就将这些数据封装成对象，传递给Observer，缺点是需要创建自定义的EventArgs对象。
拉模式的好处则是不需要另外定义对象，直接将自身的引用传递进去就可以了。但是缺点是我们可能会需要暴露我们不想暴露的内部成员，比如本例中的temperature。我们期望将它作为类的内部数据，仅提供给显示器。但是使用拉模式，你只得为它再提供一个公共的Temperature访问器，这样在程序的其他的地方也可以访问到了，比如说在Program里。除此以外，我们不期望Screen可以进行烧水BoilWater()这一动作，但是由于它获得了Heater的引用，而BoilWater()方法又是Public公共的，所以在Update()方法中也具备了对热水器操作的能力，比如调用 BoilWater() 方法。

.Net 中没有内置的IObserver和IObservable接口，因为在.Net中，可以通过委托和事件来完成，但是一样面临选择推模式还是拉模式的问题，何时使用哪种策略完全依赖于设计者，你也可以将两种方式都实现了，比如，将IObserver接口定义成这样：

// 类似微软的实现：两个都用 ... void Update(Object sender, BoiledEventArgs e);

注意，这里我用得是BoiledEventArgs作为Update()的参数，这里显然不够合适，如果期望这个接口可以为各种Observer服务，而不仅限于烧水这一事件，那么最好定义一个基类 EventArgs，然后对于各种不同的事件，定义不同的EventArgs类，再让它们去继承EventArgs。如此，可以得到下面的接口定义：

void Update(Object sender, EventArgs e);

呵呵，看到这里诸君应该都明白了吧，微软对这个方法原型定义了一个委托，叫做EventHandler：

public delegate void EventHandler(object sender, EventArgs e);

再谈下去又绕到委托和事件了，我们回到主题，将本文的内容做个总结吧。

总结

本文我再次使用热水器的例子实现了Observer设计模式，但这一次我没有使用委托和事件，而是通过经典的GOF方式。我同时还讨论了实现Observer模式时Subject向Observer提供数据值可以采用的两种方式--推模式和拉模式。最后，我们对这两种模式进行了一个简单的比较，并简要介绍了.Net Framework中采用的方式。

感谢阅读，希望这篇文章能给你带来帮助！
